用Axure做Web原型设计时，经常会有图表。特别是大屏或者数据可视化的原型中就更为常见。Axure可以通过javascript注入的方法进行拓展，而Echarts作为流行的Web图表工具，因此下文将简单介绍如何通过javascript引用Echarts实现图表设计。

Demo文件下载 :点击此处下载demo（访问密码：9209）

1、Echarts图形生成

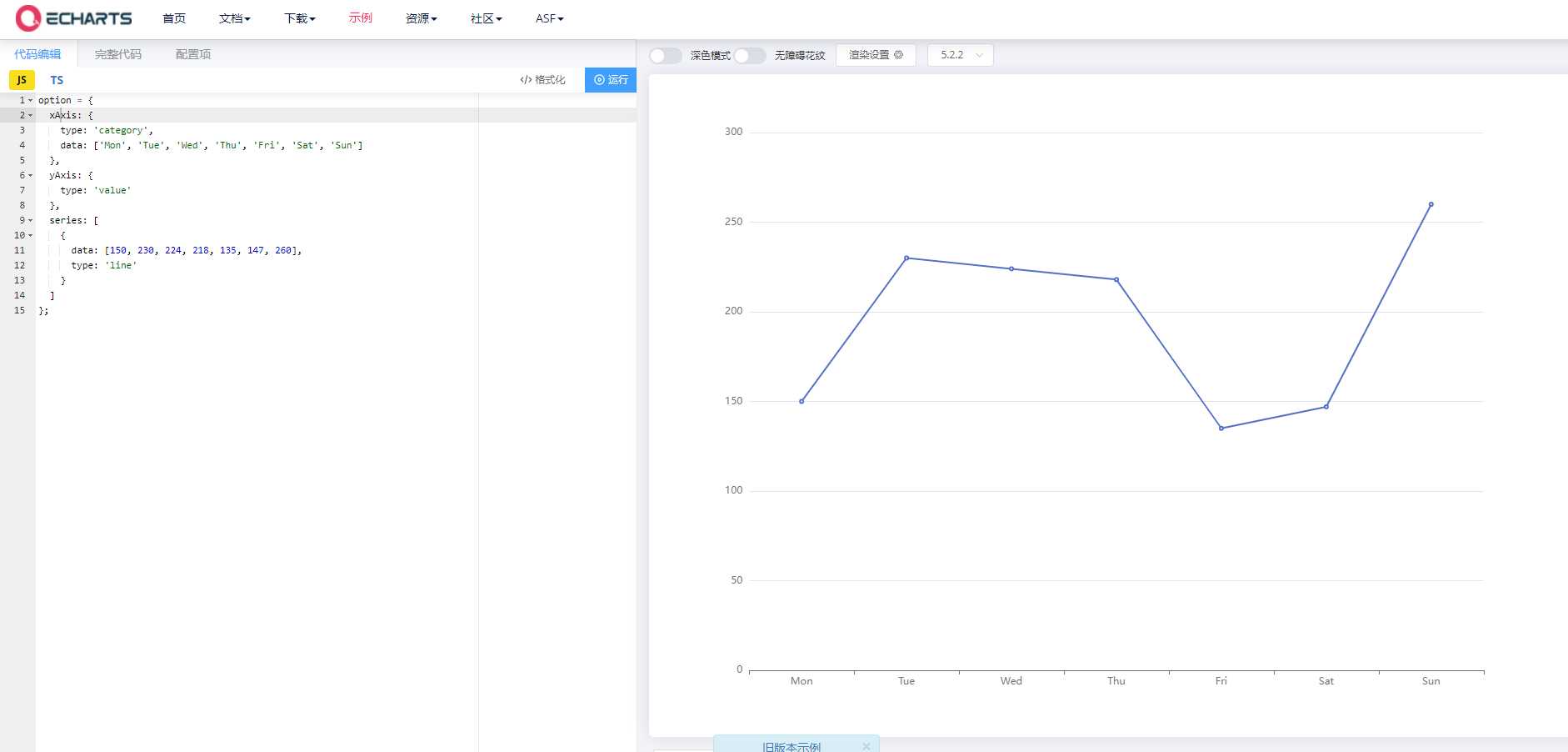

在Echarts的官网上实现出想要的图表设计如下图,并复制出来，本文以官网的示例

option = {
  xAxis: {
    type: 'category',
    data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
  },
  yAxis: {
    type: 'value'
  },
  series: [
    {
      data: [150, 230, 224, 218, 135, 147, 260],
      type: 'line'
    }
  ]
};

2、Axure 引用

以Axure8为例，Axure9也是类似的操作。

2.1 创建容器

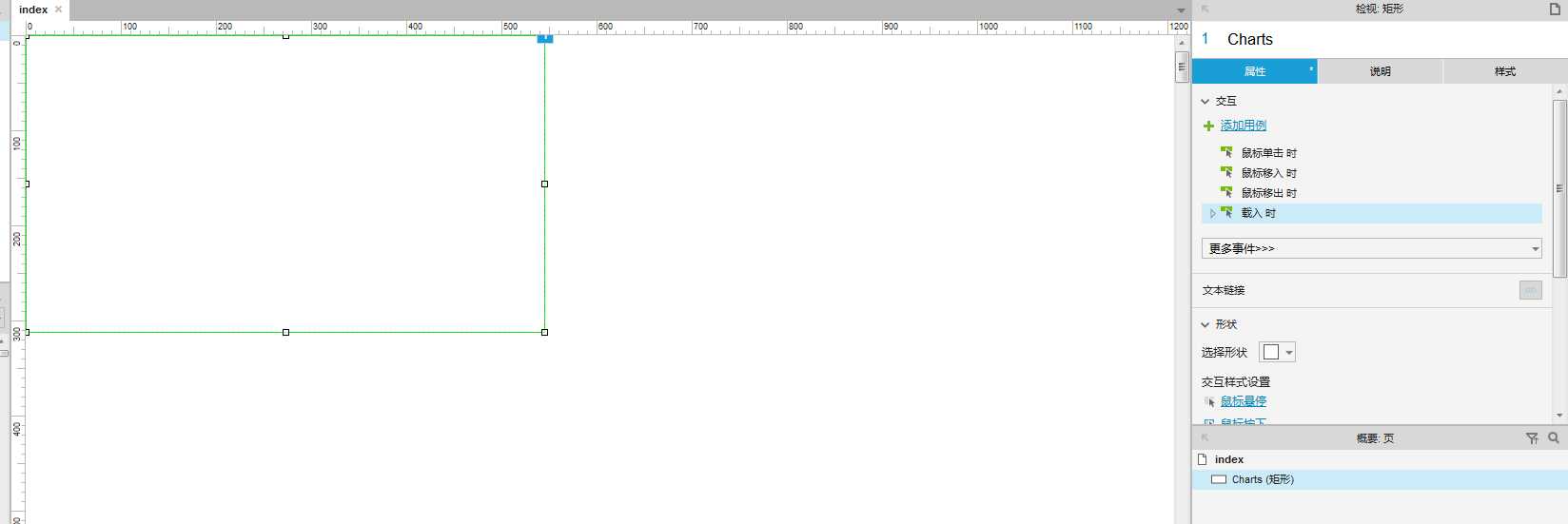

在axure界面里拖入矩形，并命名为“Charts” （可以自己定义名称，但要与js代码【data-label】里的一致)。

2.2 javacript注入

2.2.1 增加交互事件

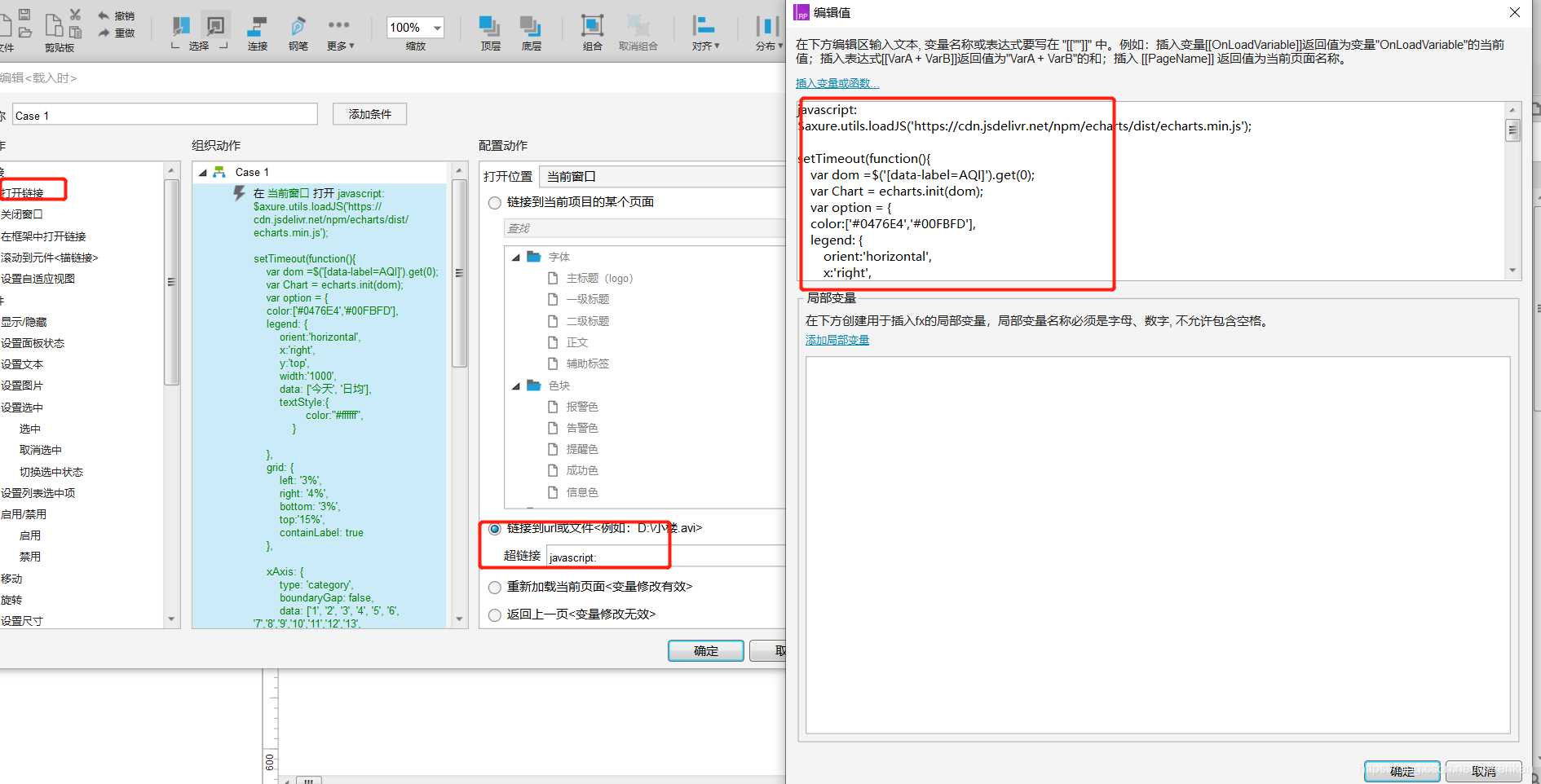

增加交互事件，【载入时】打开链接，【超链接到】写入javascript 的代码实现echarts的引用，如下图

2.2.2 javacript编写

方法一

通过axure自身的axutils.js实现echarts.js加载，由于通过js加载不知道什么时间加载完，因此要用setTimeout做个延迟函数。
$axure.utils.loadJS()函数说明参考Axure API 加载js、css文件
其javascript 的代码如下：

javascript:
axure.utils.loadJS('https://cdn.jsdelivr.net/npm/echarts/dist/echarts.min.js');
setTimeout(function(){
    var dom =('[data-label=Charts]').get(0);/*矩形的名字要一致，默认写了Charts*/
    var Chart = echarts.init(dom);

    var option = {
    /*echarts的代码写在这里*/
};

    if (option && typeof option === "object"){
       Chart.setOption(option, true);
    }}, 1000);

方法二

通过jquary加载charts.js,完成后再运行Ehcarts代码,这样加载完成后直接显示，更加顺畅快捷。
其javascript 的代码如下：

javascript:
.getScript('https://cdn.jsdelivr.net/npm/echarts/dist/echarts.min.js',function(){
        var dom =('[data-label=Charts]').get(0);/*矩形的名字要一致，默认写了Charts*/
        var Chart = echarts.init(dom);
        var option = {
 /*echarts的代码写在这里*/
        };

        if (option && typeof option === "object"){
           Chart.setOption(option, true);
        };

}
);

还可以简单改造下，每次只要在ChartsInit函数里写里粘贴ehcarts全部代码就即可，更加方便；

javascript:
.getScript('https://cdn.jsdelivr.net/npm/echarts/dist/echarts.min.js',function(){
        var dom =('[data-label=Charts]').get(0);/*矩形的名字要一致，默认写了Charts*/
        var Chart = echarts.init(dom);
        var option =ChartsInit();
        if (option && typeof option === "object"){
           Chart.setOption(option, true);
        };

}
);
function ChartsInit()
{
/*echarts的完整代码写在这里*/
    return option
}

2.3效果

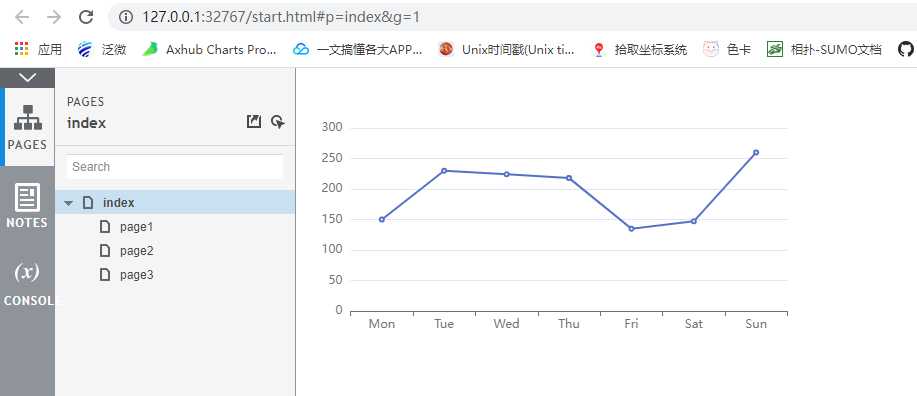

点击预览就可看到引用ehcarts的效果(用的是chrome浏览器)

3、其他问题

1、 “Uncaught TypeError: Cannot read property 'getAttribute' of undefinedat echart”出现这个问题时：
a、Axure矩形的名字与js代码里的矩形名称（data-label）的名字不一样；
2、unexpected end of input
a、很可能是你javascript 里有注释用到了“//”，要去掉，只能用/**/。
